KR40-2
타워야더

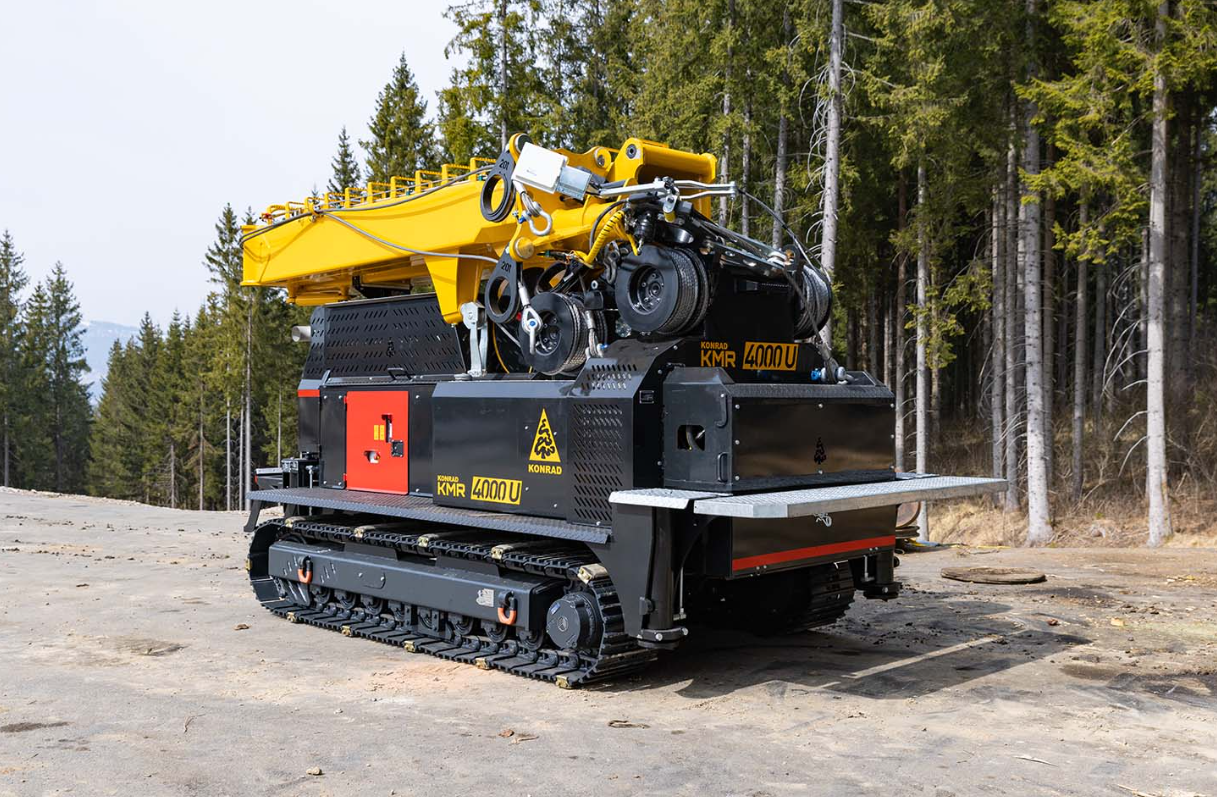

KR40 - 2 타워야더

궤도형 주행체에 탑재된 자주식 타워야더

총 중량
17∼19톤
장비 운반 치수
(길이 x 폭 x 높이)
5.0m x 2.2m x 3.3m±0.1 m
조작 방식
무선조작 콘트롤 방식
주행 속도
0 ∼4 km/h
엔진
디젤엔진 6기통 터보 디젤엔진(배기량 6.7 리터)
최대 출력 210kW 이상, 토오크 1,160Nm 이상
(배기개스 규격 EU STAGE V 이상 등급)
유압 펌프
액시얼 피스톤 펌프 폐쇄회로 펌프시스템
(케이블 크레인 구동, 460bar) 및
개방회로 펌프시스템(차체 구동 250bar)
아웃트리거
유압실린더식 전, 후방 각 1 쌍
타워야더
접힘식 철제 타워

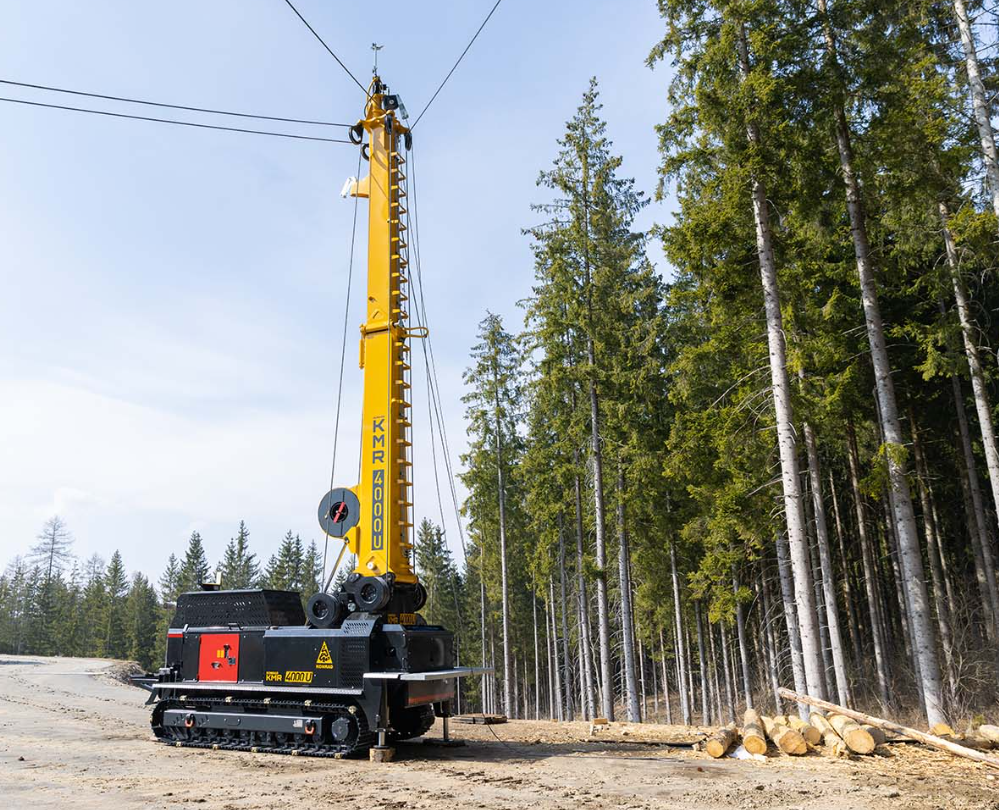

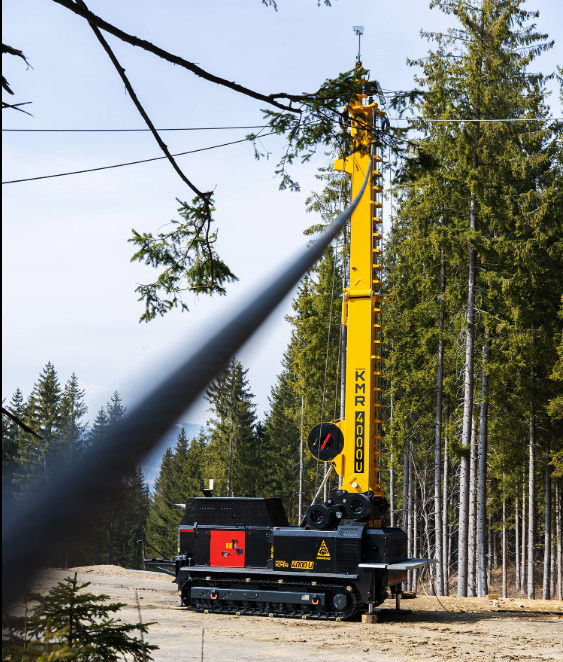

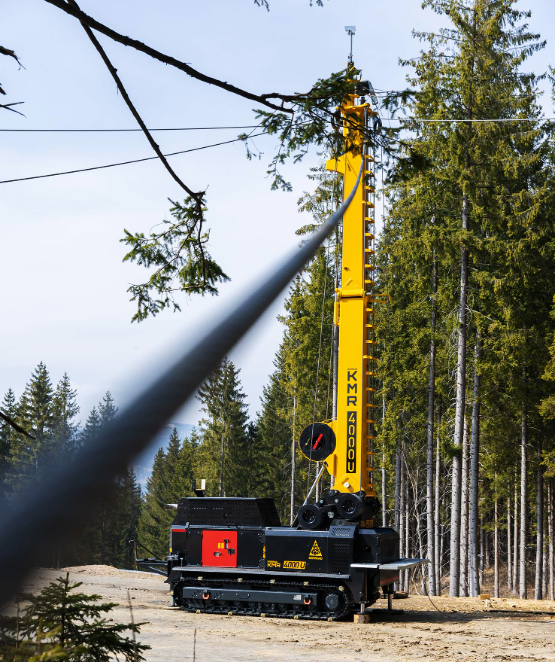

 KR40-2 타워야더

  궤도형 주행체에 탑재된 자주식 타워야더

  총 중량
17∼19톤
  장비운반치수
  (길이 x 폭 x 높이)
5.0m x 2.2mx 3.3m±0.1m
  엔진
          디젤엔진 6기통 터보 디젤엔진
(배기량 6.7 리터)
 최대 출력 210kW 이상,
토오크 1,160Nm 이상
(배기개스 규격 EU STAGE V 이상 등급)
  유압펌프
액시얼 피스톤 펌프 폐쇄회로 펌프시스템
(케이블 크레인 구동, 460bar) 및
개방회로 펌프시스템 (차체 구동 250bar)
  조작방식
무선조작 콘트롤 방식
  주행속도
0 ∼ 4 km/h
  아웃트리거
유압실린더식 전, 후방 각 1 쌍
  타워야더
접힘식 철제 타워
 스카이라인윈치
-견인력 : 110kN 이상
-견인속도: 3.5 m/sec 이상
-와이어로프: Φ20mm X 600m 이상
-감속방식: 기어박스 가변피스톤 모터,
스프링 내장형 멀티플 디스크 브레이크
  메인라인윈치
-견인력 : 40kN 이상
-견인속도: 최대속도 8 m/sec 이상
-와이어로프: Φ12mm X 600m 이상
-감속방식:기어박스 가변피스톤 모터,
스프링 내장형 멀티플 디스크 브레이크

   홀백라인윈치

-견인력 : 35kN 이상
-견인속도: 최대속도 8 m/sec 이상
-와이어로프: Φ11mm X 1,200m
-감속방식: 기어박스 가변피스톤 모터,
스프링 내장형 멀티플 디스크 브레이크

   스트로우라인윈치
   (보조윈치)

-견인력 : 18kN이상
-견인속도: 최대속도 5 m/sec 이상
-적용로프: Dyneema cable
Φ8mm X 1200m
-감속방식: 가변피스톤 모터,
스프링 내장형 멀티플 디스크 브레이크
   원격조작 캐리지
-디젤엔진 55kW(75마력) 이상
-Uphill and downhill 가능
-호이스팅 라인 : Φ11mm,
길이 110m 이상
-견인력 최대 40kN 이상
-자체중량 1,050kg 이하
-원격조작장치로 타워야더, 윈치,
트랙 주행 등 모든 기능을 제어 가능
스카이라인윈치
- 견인력 : 110kN 이상
- 견인속도: 3.5 m/sec 이상
- 와이어로프: Φ20mm X 600m 이상
- 감속방식: 기어박스 가변피스톤 모터,
스프링 내장형 멀티플 디스크 브레이크
메인라인윈치
- 견인력 : 40kN 이상
- 견인속도: 최대속도 8 m/sec 이상
- 와이어로프: Φ12mm X 600m 이상
- 감속방식: 기어박스 가변피스톤 모터, 스프링 내장형 멀티플 디스크 브레이크
홀백라인윈치
- 견인력 : 35kN 이상
- 견인속도: 최대속도 8 m/sec 이상
- 와이어로프: Φ11mm X 1,200m
- 감속방식: 기어박스 가변피스톤 모터, 스프링 내장형 멀티플 디스크 브레이크
스트로우라인윈치
(보조윈치)
- 견인력 : 18kN이상
- 견인속도: 최대속도 5 m/sec 이상
- 적용로프: Dyneema cable
Φ8mm X 1200m
- 감속방식: 가변피스톤 모터,
스프링 내장형 멀티플 디스 크 브레이크
원격조작 캐리지
- 디젤엔진 55kW(75마력) 이상
- Uphill and downhill 가능
- 호이스팅 라인 : Φ11mm,
길이 110m 이상
- 견인력 최대 40kN 이상
- 자체중량 1,050kg 이하
- 원격조작장치로 타워야더, 윈치,
트랙 주행 등 모든 기능을 제어 가능

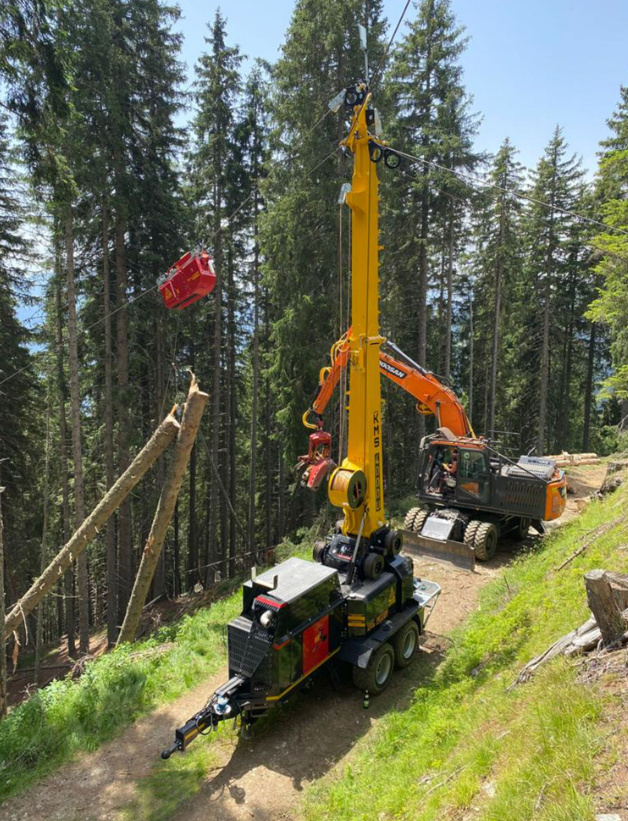

급경사지의 지형 조건에
적합한 가선집재장비



포인트

1. 궤도형 주행체에 탑재된 자주식 타워야더로서
    급경사지의 지형조건에 적합한 가선집재장비
2. 스카이라인에 반송기가 주행하면서 장비가
    접근할 수 없는 산지에서 베어낸 나무를
    임도변까지 집재, 운반하는 용도로 활용되는
    다목적 고성능 임업기계장비임
3. 모든 작동을 무선조종기 하나로 가능한
    고성능 가선집재 장비
